MADEnR - Coffret de protection AC/DC jusqu'à 9kWc triphasé - 1000v - Parafoudre AC/DC - 2 MPPT - 300mA - TYPE B

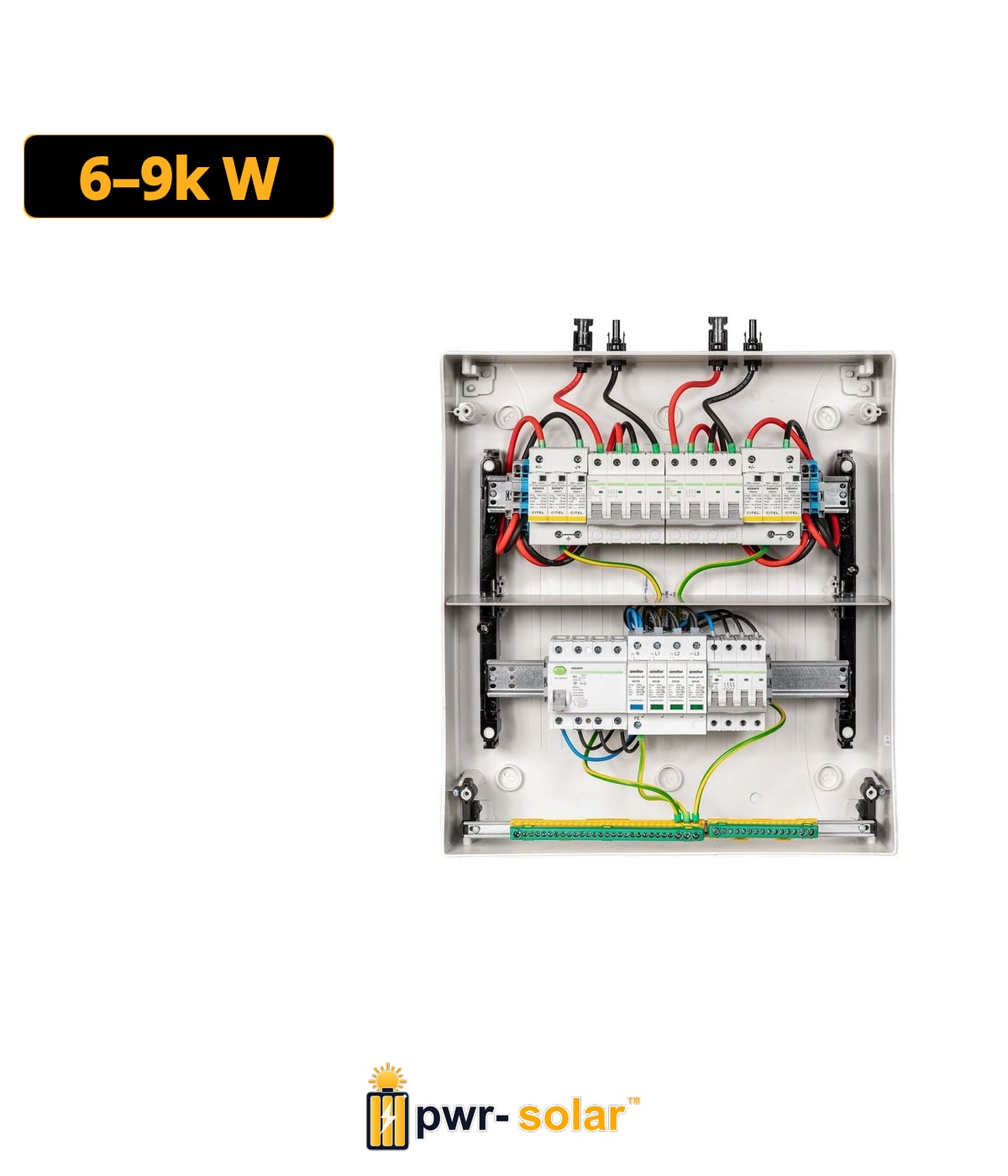

Description Coffret AC/DC triphasé complet pour installations photovoltaïques jusqu’à 9 kWc , intégrant toutes les protections nécessaires côté continu (DC) et alternatif (AC) . Équipé d’un inter-sectionneur DC 1000 V / 50 A , de parafoudres AC/DC avec télésignalisation , et d’un interrupteur différentiel 300 mA Type B , il assure une protection totale , conforme aux normes photovoltaïques en vigueur. Partie AC Puissance nominale : 6 – 9 kW Nombre d’onduleurs : 1 Disjoncteur : C20 – 6 kA Protection différentielle : 40 A – 300 mA – Type B Parafoudre AC : Type II – fusibles intégrés Tension max (L-N) : 275 V In : 15 kA | Imax : 50 kA Télésignalisation de fin de vie intégrée Raccordements : Vers onduleur : câble souple 5G6 à 5G16 Vers réseau : câble souple 5G6 à 5G16 Terre : 16 mm² Passage de câbles PE : 2 × M25/32 + 1 × M20 (terre) Partie DC Nombre de MPPT : 2 Nombre de strings / MPPT : 1 Interrupteur-sectionneur : 1000 VDC / 50 A Parafoudre DC 1000 V : In : 20 kA | Imax : 40 kA | Up sous In : 2,6 kV Télésignalisation de fin de vie intégrée Connectique : Entrées : 4 × MC4 (2 MPPT × 1 string) Sorties : 4 × presse-étoupes PE M16 + 1 × terre PE M16 Coffret Matière : Plastique Indice de protection : IP65 – IK09 Format : 2 × 18 modules Haute résistance UV Température d’utilisation : –25 °C à +60 °C Résistance au fil incandescent : 750 °C Humidité relative : 0 – 95 % Points forts Coffret AC/DC triphasé complet et prêt à raccorder Protection différentielle Type B pour compatibilité universelle des onduleurs Parafoudres AC et DC haute performance avec télésignalisation Inter-sectionneur 1000 V / 50 A pour coupure sécurisée du champ PV Coffret robuste, étanche et durable (IP65 – IK09) Conception conforme à la norme UTE C 15-712-1 Coffret AC/DC triphasé complet pour installations photovoltaïques jusqu’à 9 kWc, intégrant toutes les protections nécessaires côté continu (DC) et alternatif (AC). Équipé d’un inter-sectionneur DC 1000 V / 50 A, de parafoudres AC/DC avec télésignalisation, et d’un interrupteur différentiel 300 mA Type B, il assure une protection totale, conforme aux normes photovoltaïques en vigueur.
