MADEnR - Coffret de protection AC/DC monophasé 6kWc, Parafoudre AC/DC, 2 MPPT - 32A - 600V (1 string pour chaque MPPT) - 300mA - TYPE B

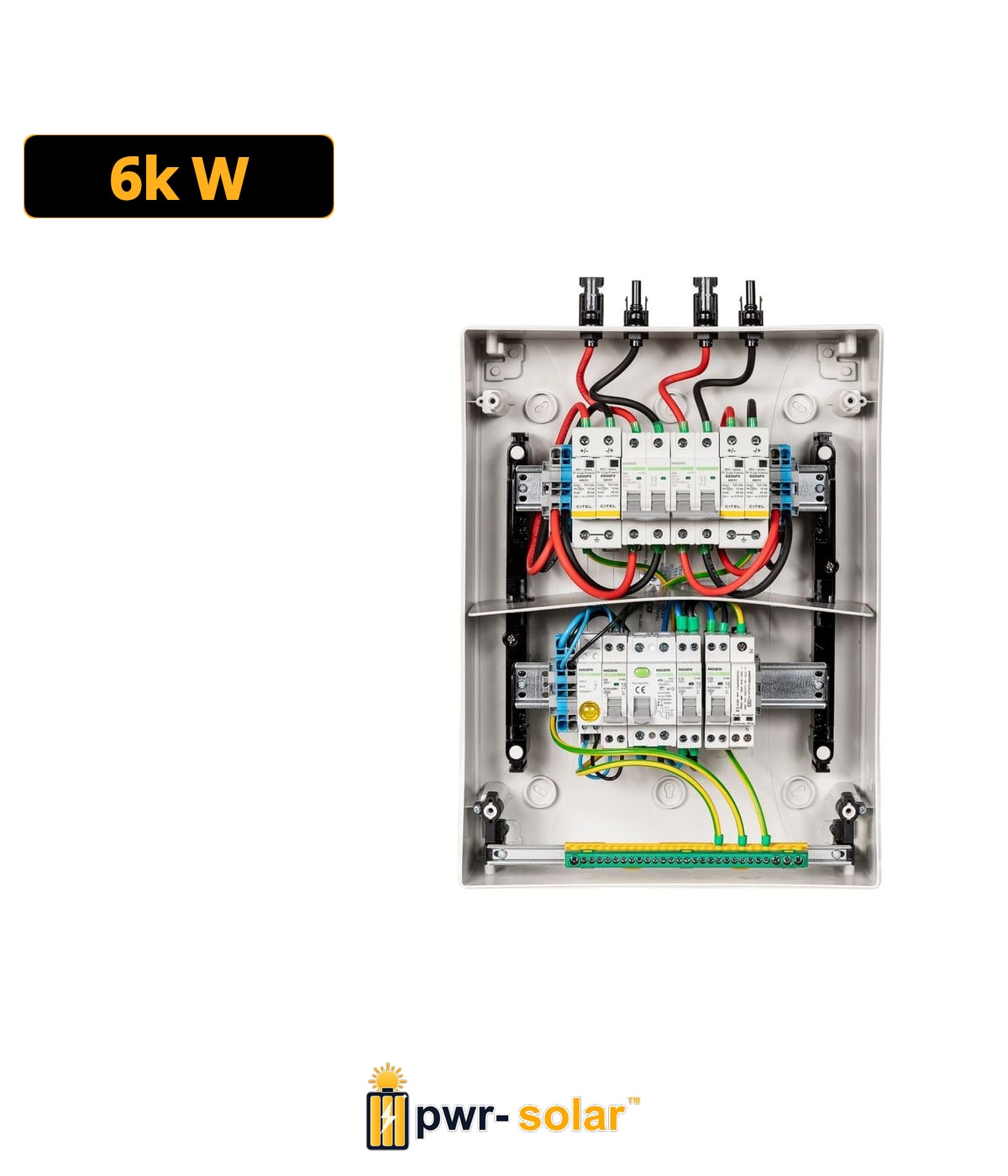

Description Coffret AC/DC monophasé 6 kWc complet, destiné aux installations photovoltaïques dotées de 2 MPPT (1 string par MPPT). Il intègre un inter-sectionneur DC 600 V / 25 A , des parafoudres AC/DC à télésignalisation, un disjoncteur C32 , et un interrupteur différentiel 300 mA Type B , indispensable pour les onduleurs à transformateur ou à topologie sans transformateur spécifique. Conçu pour assurer sécurité, conformité et fiabilité , ce coffret est prêt à raccorder. Partie AC Puissance nominale : 6 kW Nombre d’onduleurs : 1 Disjoncteur : C32 – 20 A – 4,5 kA Protection différentielle : 40 A – 300 mA – Type B ⚠️ Parafoudre AC : Type II – protégé par disjoncteur C20 Tension max (L-N) : 255 V In : 5 kA | Imax : 15 kA Télésignalisation de fin de vie intégrée Voyant protégé par C6 Raccordements : Vers onduleur : câble souple 3G4 à 3G10 Vers réseau : câble souple 3G4 à 3G10 Terre : 16 mm² Passage de câbles PE : 2 × M25 + 1 × M20 (terre) Partie DC Nombre de MPPT : 2 Nombre de strings / MPPT : 1 Interrupteur-sectionneur : 600 VDC / 25 A Parafoudre DC 600 V : In : 20 kA | Imax : 40 kA | Up sous In : 2,3 kV Télésignalisation de fin de vie intégrée Connectique : Entrées : 4 × MC4 (2 MPPT × 1 string) Sorties : 4 × presse-étoupes PE M16 + 1 × terre PE M16 Coffret Matière : Plastique Indice de protection : IP65 – IK09 Format : 2 × 12 modules Haute résistance UV Température d’utilisation : –25 °C à +60 °C Résistance au fil incandescent : 750 °C Humidité relative : 0 – 95 % Points forts Coffret AC/DC prêt à raccorder Type B : protection adaptée aux onduleurs spécifiques ou sans transformateur Parafoudres AC et DC avec télésignalisation de fin de vie Double MPPT : gestion optimale des strings PV Coffret étanche, robuste et durable (IP65 – IK09) Conception conforme à la norme UTE C 15-712-1 Coffret AC/DC monophasé 6 kWc complet, destiné aux installations photovoltaïques dotées de 2 MPPT (1 string par MPPT). Il intègre un inter-sectionneur DC 600 V / 25 A, des parafoudres AC/DC à télésignalisation, un disjoncteur C32, et un interrupteur différentiel 300 mA Type B, indispensable pour les onduleurs à transformateur ou à topologie sans transformateur spécifique. Conçu pour assurer sécurité, conformité et fiabilité, ce coffret est prêt à raccorder.
