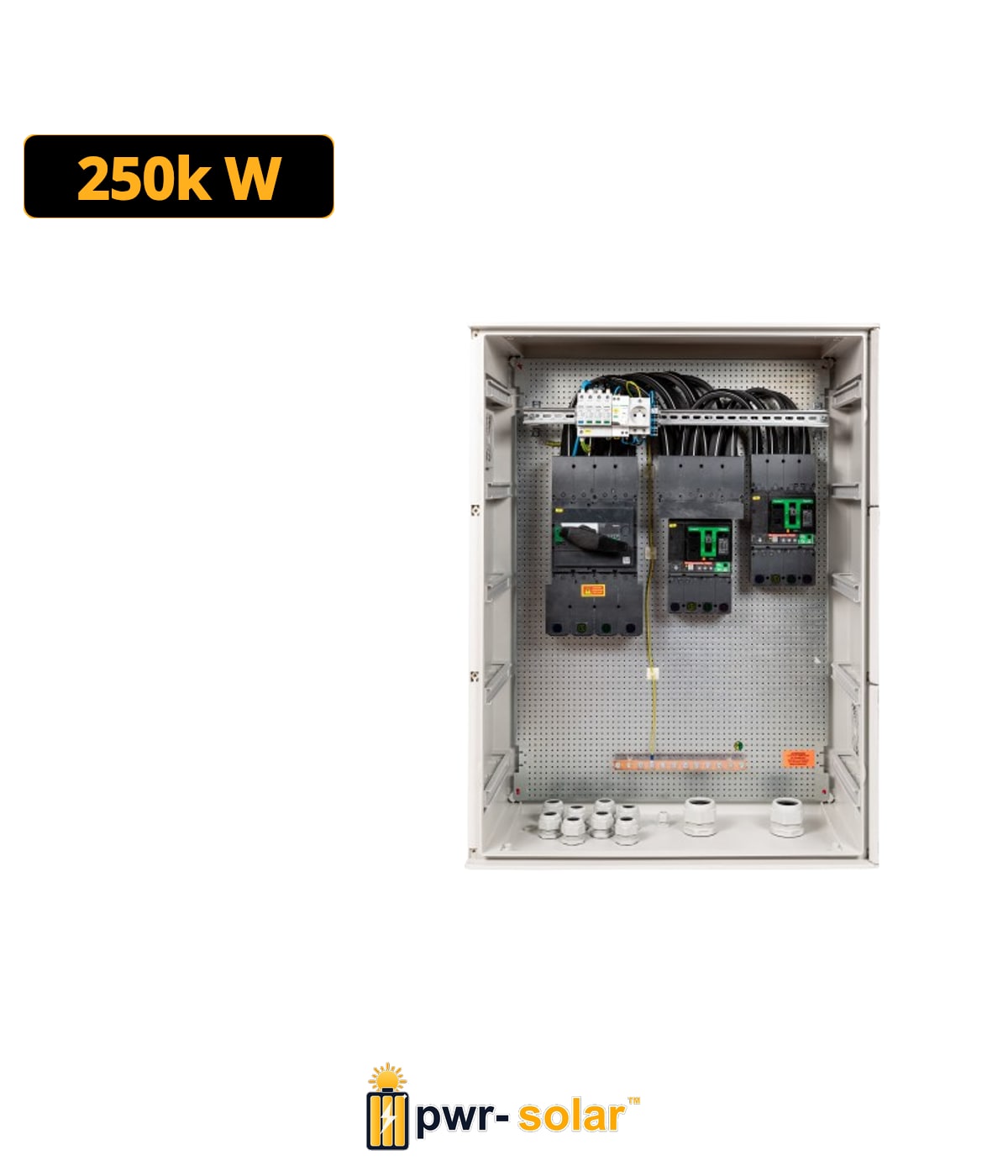

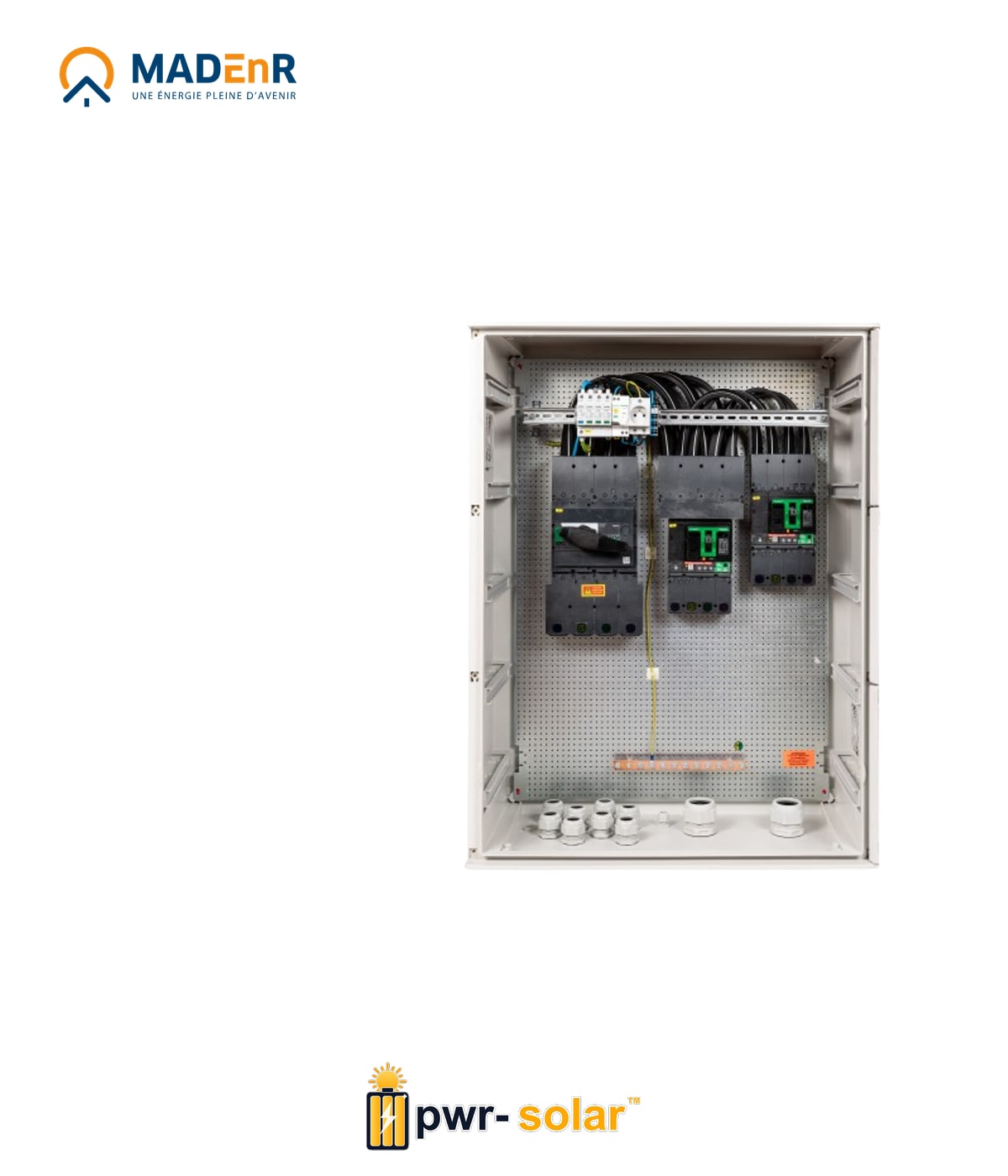

MADEnR - Coffret PV AC 250kW triphasé – 2 onduleurs – 300mA – 2 x C250

Description Coffret de puissance AC triphasé pour 2 onduleurs d’une puissance totale de 250 kW , intégrant une protection parafoudre , une prise de contrôle (PC) et des disjoncteurs de puissance NSX250B . Matériel SCHNEIDER Ce coffret est conçu pour les installations photovoltaïques de forte puissance, garantissant sécurité, fiabilité et conformité aux exigences industrielles. Caractéristiques principales Puissance totale : 250 kW Type : AC Triphasé – 2 onduleurs Coffret : Polyester PEDRO 07 , 1060 × 810 × 355 mm , IP66 , porte pleine Platine : métal perforé Disjoncteurs principaux : Q1 / Q2 : Schneider NSX250B TM250D – 4P4D Protection onduleur : 400 A (shunt 400A et 250A) Interrupteur-sectionneur : Schneider INV400 Compact – 4 pôles – 400A Protection différentielle : Acti9 Vigi iC60 – 2P, 25A, 30 mA type AC Parafoudre : CITEL DACF25-31-275 – 3P+N – Imax 50 kA / In 15 kA Prise de contrôle (PC1) : Noark Ex9DS-F Raccordements : Arrivée onduleur 1 et 2 : presse-étoupes PE M63 METEX Départ réseau : câbles U1000AR2V 4×2×1×300 mm² Terre : 1 PE M25 + 8 PE M50 Référence interne : FBPAT1845B Points forts Conception robuste et étanche (IP66) pour usage extérieur Double entrée onduleur pour gestion de forte puissance Protection complète : disjoncteurs, différentiel, parafoudre, sectionneur Coffret polyester haute durabilité, adapté aux environnements exigeants Intègre une prise de contrôle (PC) pour maintenance ou supervision Composants de qualité Schneider Electric, CITEL et Noark Coffret de puissance AC triphasé pour 2 onduleurs d’une puissance totale de 250 kW, intégrant une protection parafoudre, une prise de contrôle (PC) et des disjoncteurs de puissance NSX250B. Ce coffret est conçu pour les installations photovoltaïques de forte puissance, garantissant sécurité, fiabilité et conformité aux exigences industrielles.
