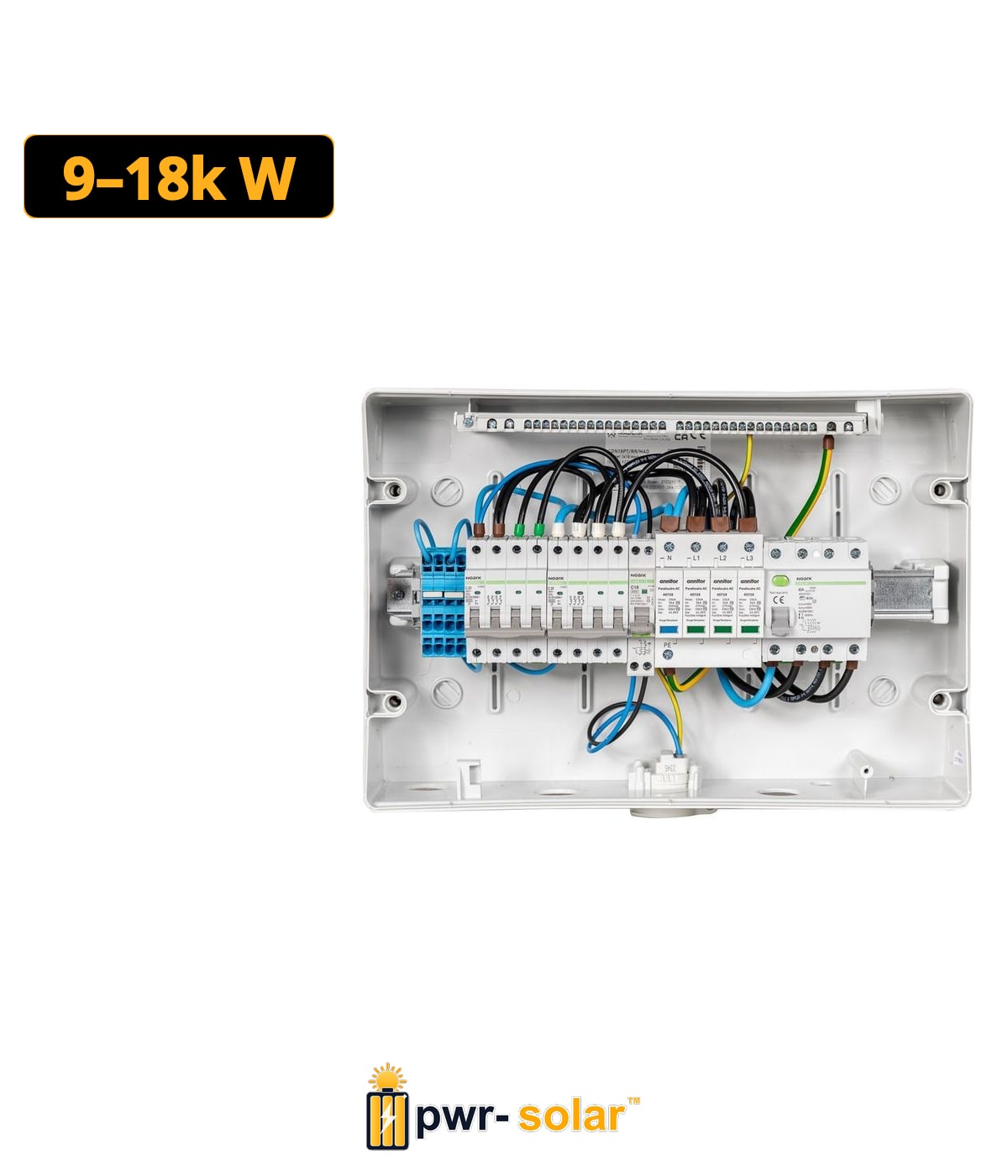

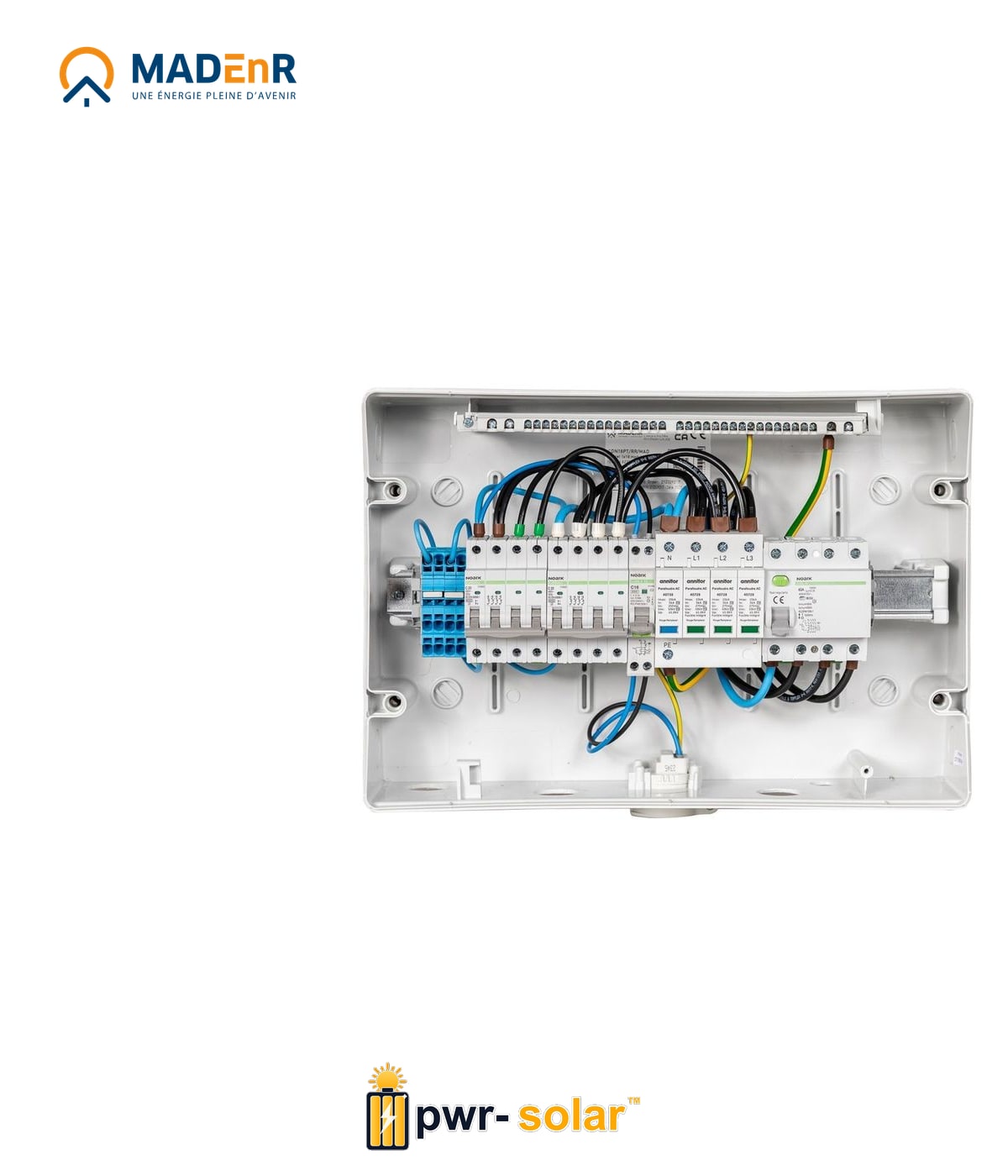

MADEnR - Coffret PV AC 9/18kW triphasé 2 lignes – Micro onduleur

Description Coffret AC triphasé 9 à 18 kW dédié aux installations photovoltaïques à micro-onduleurs . Il regroupe l’ensemble des protections AC nécessaires : disjoncteurs, différentiel, parafoudre et borniers, garantissant sécurité, fiabilité et conformité aux normes électriques en vigueur ( UTE C 15-712-1 ). Caractéristiques techniques Puissance nominale : 9 – 18 kW Type de coffret : AC triphasé avec parafoudre type II Tension max de service (L–N) : 275 V Indice de protection : IP65 – IK09 Haute résistance UV Température d’utilisation : –25 °C à +60 °C Résistance au fil incandescent : 750 °C Humidité relative : 0 – 95 % Protection AC Disjoncteurs : 2 × C20 – 6 kA Protection différentielle : 40 A – 300 mA – Type AC Parafoudre AC : Type II – fusibles intégrés Télésignalisation de fin de vie In : 15 kA | Imax : 50 kA Raccordements Vers onduleurs : câble souple 5G6 à 5G10 mm² Vers réseau : câble souple 5G6 à 5G25 mm² Terre : câble 16 mm² Passage de câbles PE : 6 × M20 1 × M32 1 × M20 (terre) Dimensions du coffret Format : 1 × 18 modules – 288 × 426 × 148 mm Points forts Coffret AC triphasé complet et prêt à raccorder Compatible avec 2 micro-onduleurs ou systèmes Enphase triphasés Parafoudre type II haute performance avec télésignalisation intégrée Protection différentielle type AC fiable et simple à maintenir Coffret plastique IP65 – IK09 , robuste et étanche Conception conforme à la norme UTE C 15-712-1 Idéal pour les installations résidentielles et tertiaires de moyenne puissance Coffret AC triphasé 9 à 18 kW dédié aux installations photovoltaïques à micro-onduleurs. Il regroupe l’ensemble des protections AC nécessaires : disjoncteurs, différentiel, parafoudre et borniers, garantissant sécurité, fiabilité et conformité aux normes électriques en vigueur (UTE C 15-712-1).
