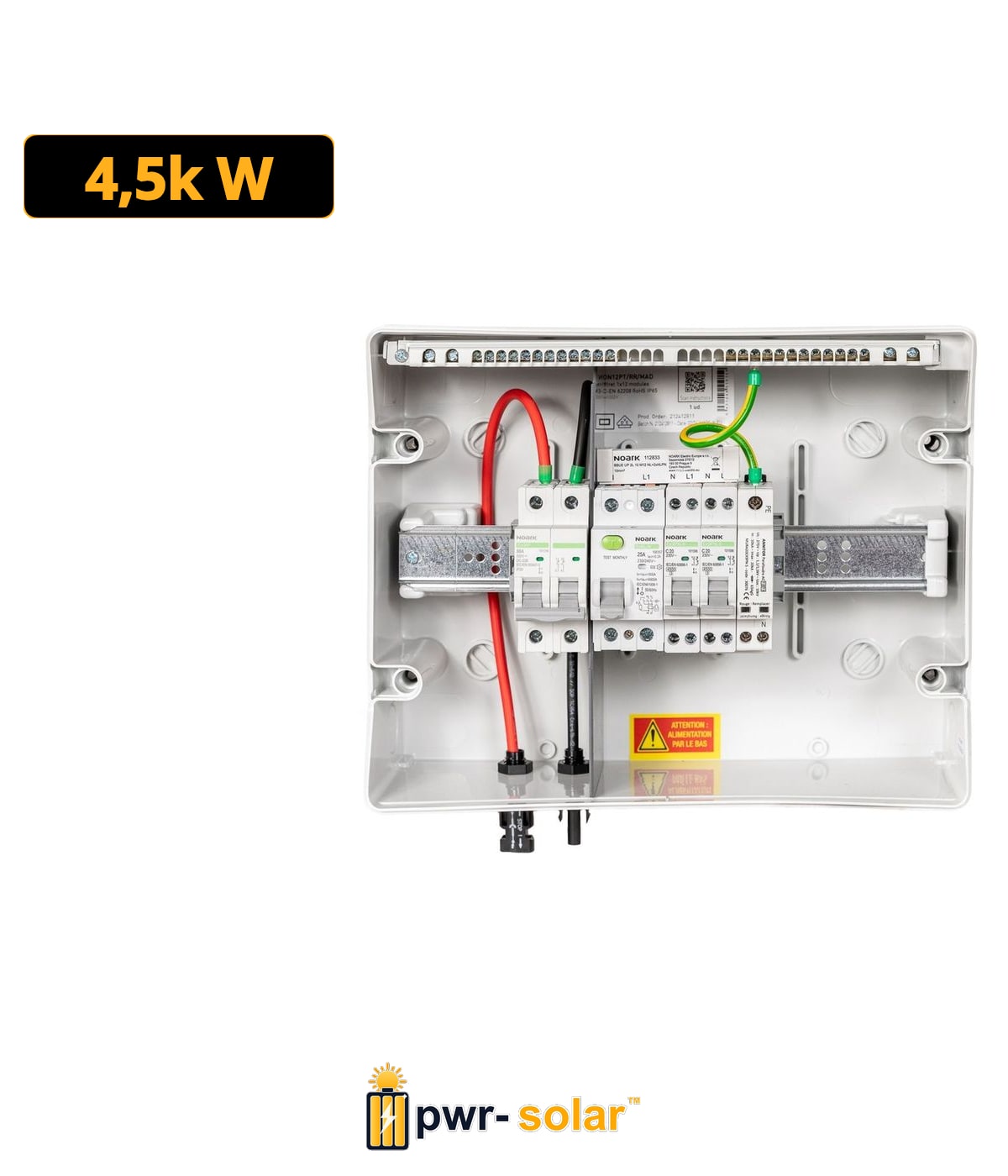

MADEnR - Coffret PV AC/DC 3kW monophasé – 1 String – 1MPPT – Parafoudre AC – Diff 300mA

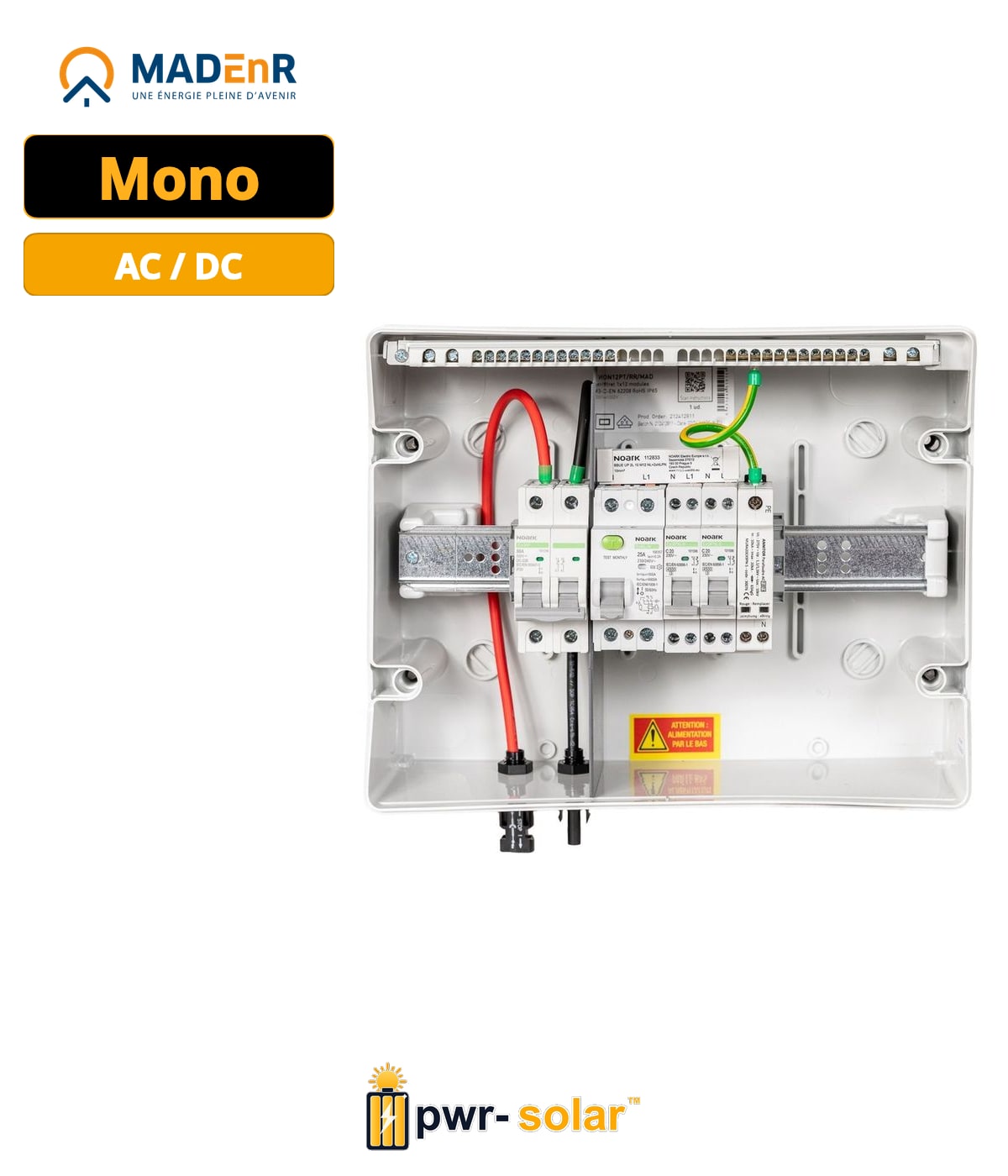

Description Coffret mixte monophasé 4,5 kW combinant les protections DC (générateur photovoltaïque) et AC (raccordement réseau). Il intègre un interrupteur sectionneur DC , un interrupteur différentiel AC , des disjoncteurs C20 , et des parafoudres pour chaque côté, garantissant une protection complète et conforme à la norme UTE C 15-712-1 . Caractéristiques principales Puissance nominale : 4,5 kW Type : Coffret mixte monophasé – DC + AC Coffret : Plastique 1×12 modules , IP65 – IK07 – Classe II Norme d’étiquetage : UTE C 15-712-1 Référence interne : FBPD0132C / 1031062501 Câblage interne : fils cuivre 1 à 6 mm², longueurs 100 à 230 mm Barrette : NOARK Partie DC Inter-sectionneur : Ex9IP – 500 VDC / 50 A Entrée PV : 2 × connecteurs MC4 (1 femelle sur –, 1 mâle sur +) Sortie vers onduleur : 2 × presse-étoupes M20bis Parafoudre DC : ANNITOR – In 10 kA / Imax 20 kA , T2/T3 – fusible 63 A gG Partie AC Inter différentiel : Ex9L-N Type A – 25 A / 300 mA Disjoncteur protection onduleur : Ex9PN-S – C20 Parafoudre AC : MURA20 EX9PN-S Entrées / Sorties : Entrée onduleur : 1 × presse-étoupe M20 Sortie vers tableau client (EDF) : 1 × M20 Terre : 1 × M20bis Supplémentaire : 2 × PE M20bis, 2 × PE M20 Points forts Coffret regroupant protections AC et DC dans une seule enveloppe Séparation physique entre borniers AC/DC pour une sécurité maximale Parafoudres intégrés pour protection complète contre les surtensions Composants de qualité NOARK et ANNITOR Conception robuste, étanche et prête à raccorder Coffret mixte monophasé 4,5 kW combinant les protections DC (générateur photovoltaïque) et AC (raccordement réseau). Il intègre un interrupteur sectionneur DC, un interrupteur différentiel AC, des disjoncteurs C20, et des parafoudres pour chaque côté, garantissant une protection complète et conforme à la norme UTE C 15-712-1.
