MADEnR - Coffret PV AC/DC 6kW monophasé – 2 String – 2MPPT – Parafoudre AC – Diff 300mA

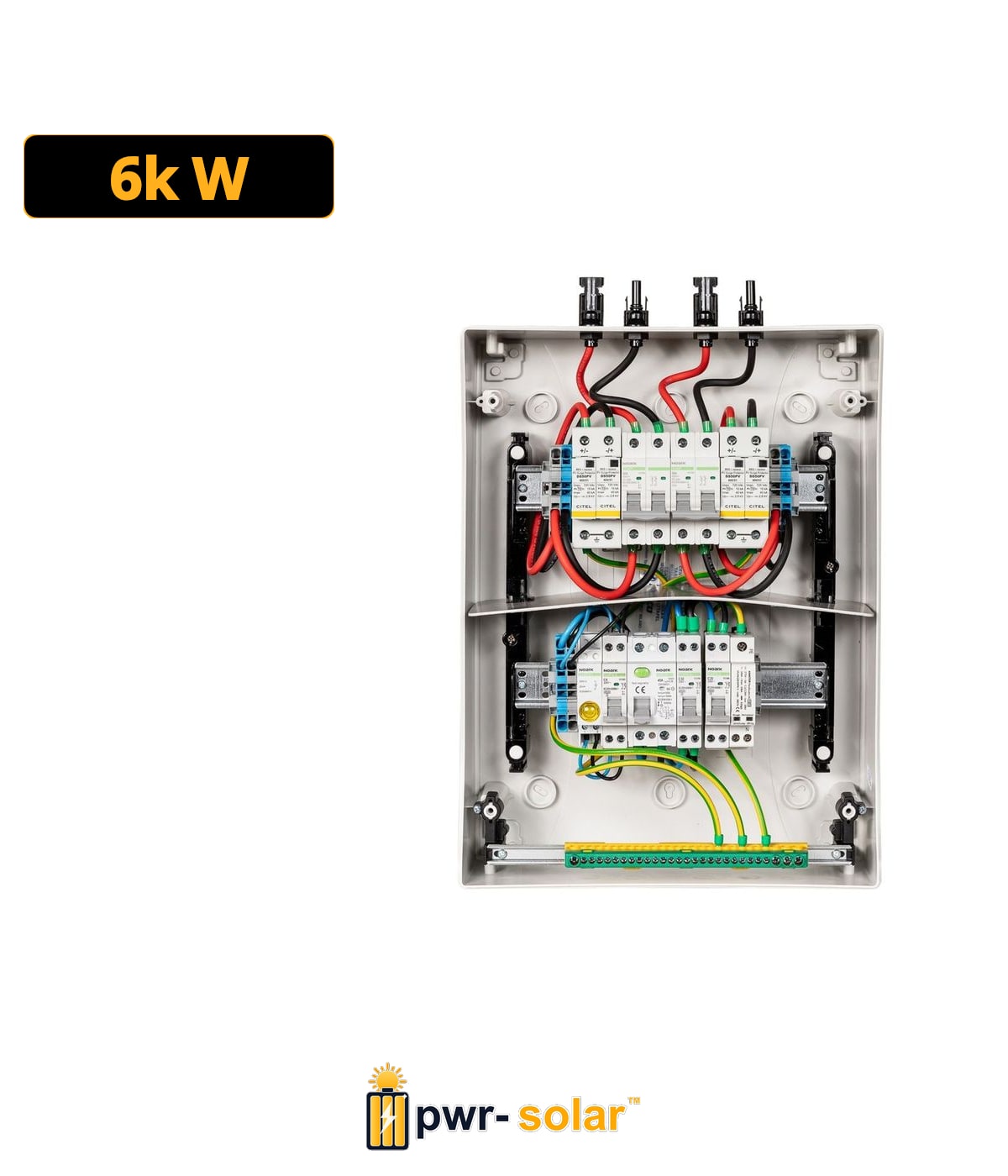

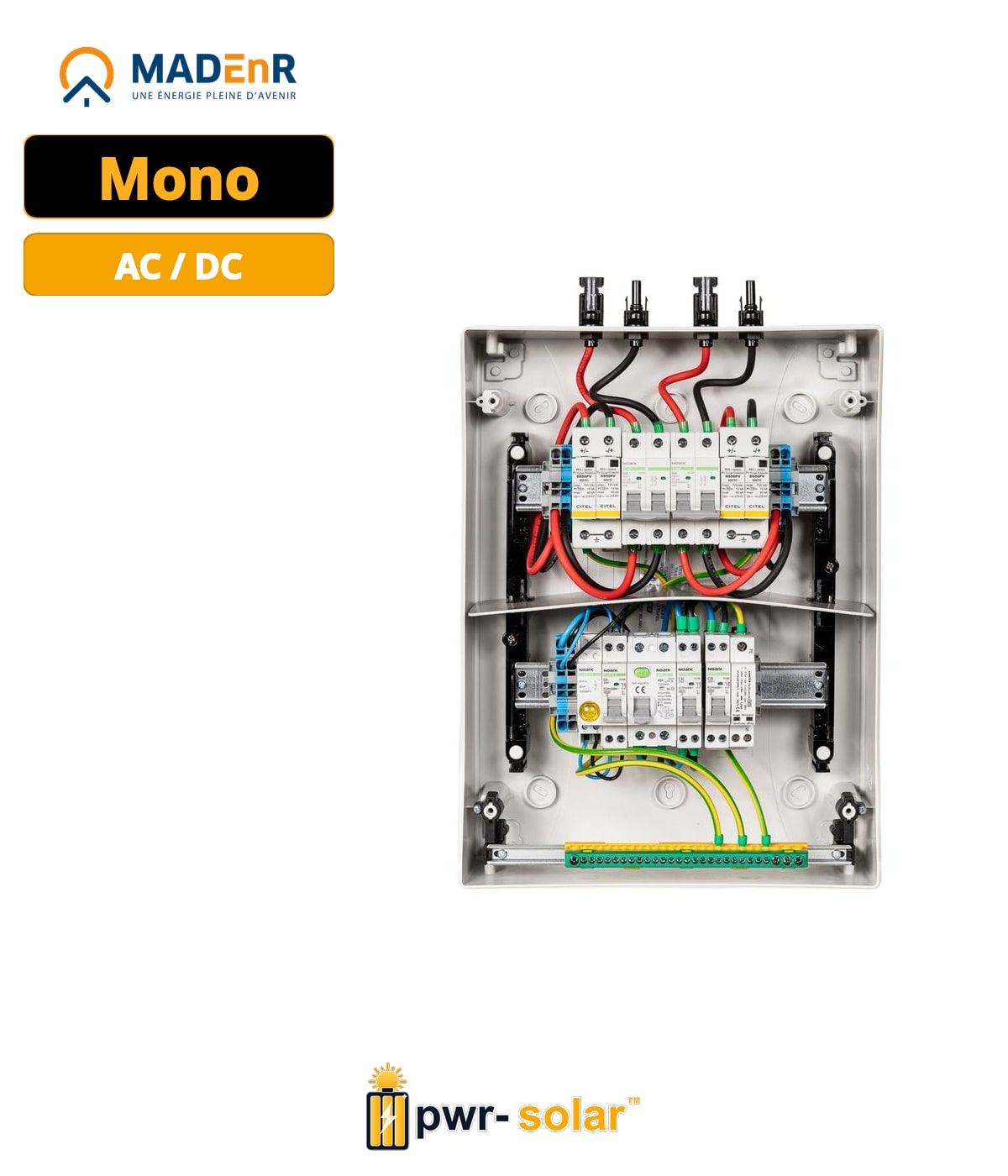

Description Coffret AC/DC monophasé 6 kWc complet, intégrant la protection côté alternatif et continu pour les installations photovoltaïques avec 2 MPPT (1 string par MPPT). Conçu pour la sécurité, la fiabilité et la conformité, il comprend un inter-sectionneur DC 600 V , un parafoudre AC/DC , et un interrupteur différentiel 300 mA type G à immunité renforcée. Partie AC Puissance nominale : 6 kW Nombre d’onduleurs : 1 Disjoncteur : C32 – 20 A – 4,5 kA Protection différentielle : 40 A – 300 mA – Type G (immunité renforcée) Parafoudre AC : Type II – protégé par disjoncteur C20 Tension max (L-N) : 255 V In : 5 kA Imax : 15 kA Télésignalisation de fin de vie Voyant protégé par disjoncteur C6 Raccordements : Vers onduleur : câble souple 3G4 à 3G10 Vers réseau (EDF) : câble souple 3G4 à 3G10 Terre : câble 16 mm² Passage de câbles PE : 2 × M25 + 1 × M20 (terre) Partie DC Nombre de MPPT : 2 Nombre de strings / MPPT : 1 Interrupteur-sectionneur : 600 VDC / 25 A Parafoudre DC 600 V : In : 20 kA Imax : 40 kA Up sous In : 2,3 kV Télésignalisation de fin de vie intégrée Connectique : Entrées : 4 × MC4 (2 MPPT × 1 string) Sorties : 4 × presse-étoupes PE M16 + 1 × terre PE M16 Coffret Matière : Plastique Indice de protection : IP65 – IK09 Format : 2×12 modules Haute résistance UV Température d’utilisation : -25 °C à +60 °C Résistance au fil incandescent : 750 °C Humidité relative : 0–95 % Points forts Coffret AC/DC complet et prêt à raccorder Double MPPT compatible avec la majorité des onduleurs du marché Parafoudre AC et DC intégrés avec télésignalisation Disjoncteurs et différentiels préinstallés pour une sécurité maximale Coffret robuste, étanche et durable (IP65 – IK09) Conception conforme à la norme UTE C 15-712-1 Coffret AC/DC monophasé 6 kWc complet, intégrant la protection côté alternatif et continu pour les installations photovoltaïques avec 2 MPPT (1 string par MPPT). Conçu pour la sécurité, la fiabilité et la conformité, il comprend un inter-sectionneur DC 600 V, un parafoudre AC/DC, et un interrupteur différentiel 300 mA type G à immunité renforcée.
