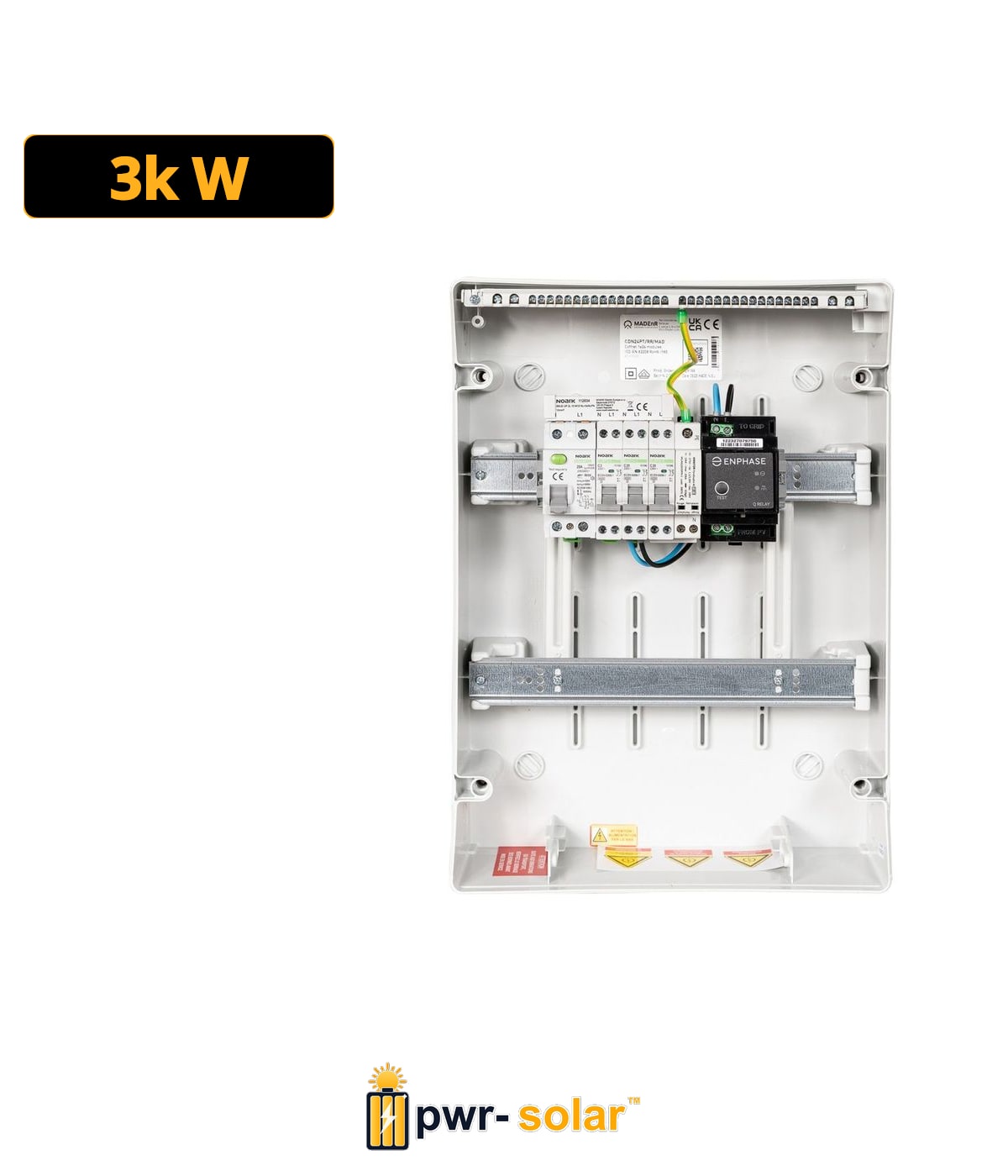

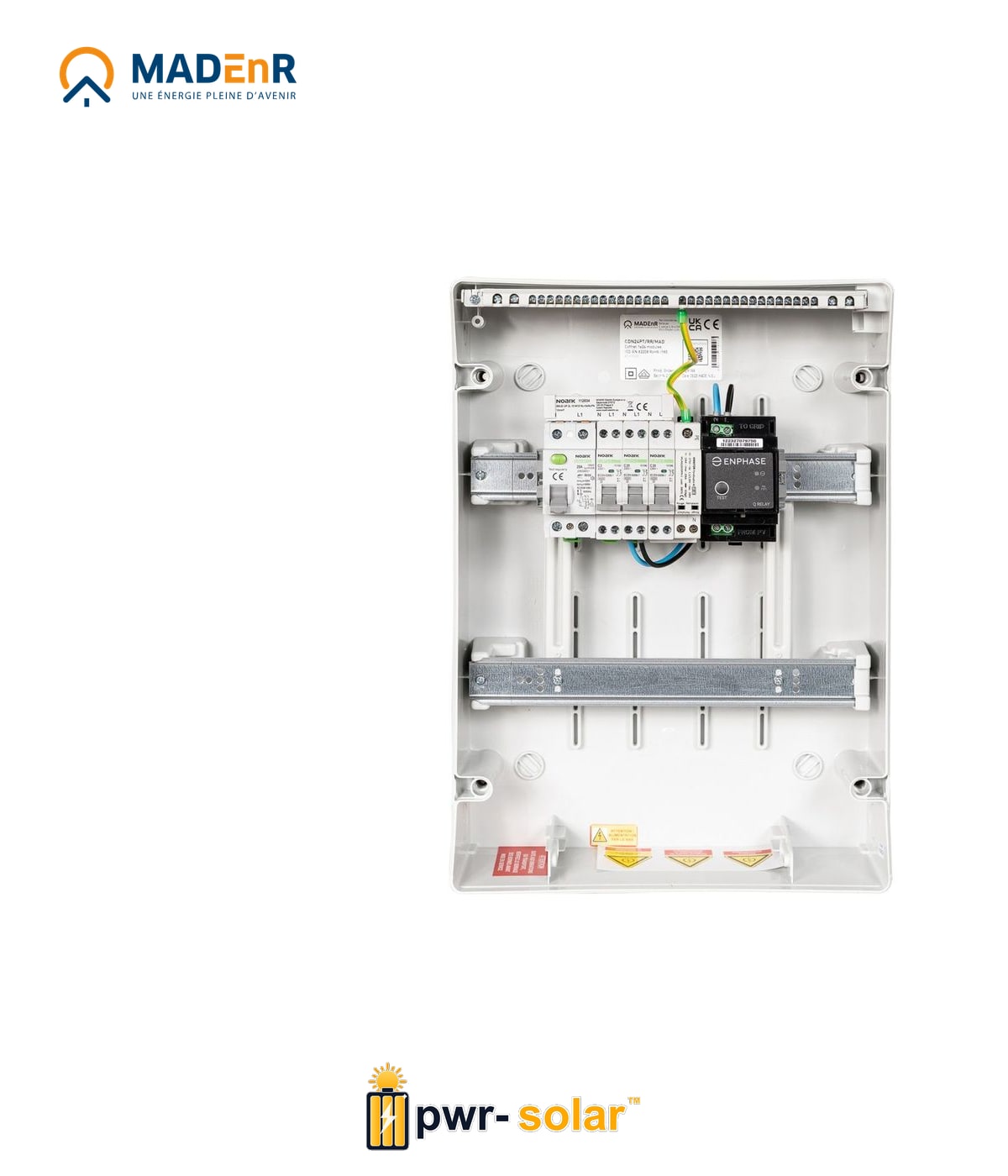

MADEnR - ENPHASE Coffret PV AC 3kW monophasé – 1 Qrelay monophasé + PLACE PASSERELLE

Nombre de micro onduleurs par QRELAY monophasé : IQ8+ : 12 unités IQ8MC : 11 unités IQ8AC : 10 unités IQ8HC : 9 unités IQ8P : 7 unités Description Coffret AC monophasé 3 kW conçu pour installations photovoltaïques avec micro-onduleur (Enphase) + PLACE PASSERELLE Il intègre les protections AC complètes (disjoncteurs, différentiel, parafoudre, QR et passerelle Envoy) et garantit la sécurité, la conformité et la simplicité d’installation . Caractéristiques techniques Puissance nominale : 3 kW Type : Coffret AC monophasé pour micro-onduleur Nombre de QR Enphase : 1 Coffret : Plastique 2×12 modules , IP65 – IK07 – Classe II Étiquette normalisée : UTE C 15-712-1 Référence interne : FBP3KA55Q13 Date de conception : 25/01/2024 – DH Marque composant principale : NOARK / ANNITOR Protection AC Interrupteur différentiel : Ex9L-N – 25 A – 30 mA – Type G (immunité renforcée) Disjoncteurs : Q1 : 2 A – courbe C Q2 : 20 A – courbe C Q3 : 20 A – courbe C Parafoudre AC : ANNITOR MURA20EX9PN-S – Type II T2/T3 – In 10 kA / Imax 20 kA – 63 A gG – avec fusible intégré Barrette de répartition : NOARK Séparation physique entre borniers N et PE Raccordements Entrée onduleur : 1 × presse-étoupe M25 (par le bas) Sortie réseau EDF : 1 × M25 (par le bas) Passerelle Envoy / QR : 1 × M20 (par le bas) Terre : 1 × M20 (par le bas) Points forts Coffret prêt à raccorder , adapté aux micro-onduleurs Enphase Parafoudre intégré pour protection contre les surtensions Composants de qualité NOARK / ANNITOR Protection différentielle Type G (immunité renforcée) pour fiabilité accrue Coffret étanche et robuste (IP65 – IK07) Conception 100 % conforme à la norme UTE C 15-712-1 Nombre de micro onduleurs par QRELAY monophasé : IQ8+ : 12 unités IQ8MC : 11 unités IQ8AC : 10 unités IQ8HC : 9 unités IQ8P : 7 unités Coffret AC monophasé 3 kW conçu pour installations photovoltaïques avec micro-onduleur (Enphase) + PLACE PASSERELLE Il intègre les protections AC complètes (disjoncteurs, différentiel, parafoudre, QR et passerelle Envoy) et garantit la sécurité, la conformité et la simplicité d’installation.
