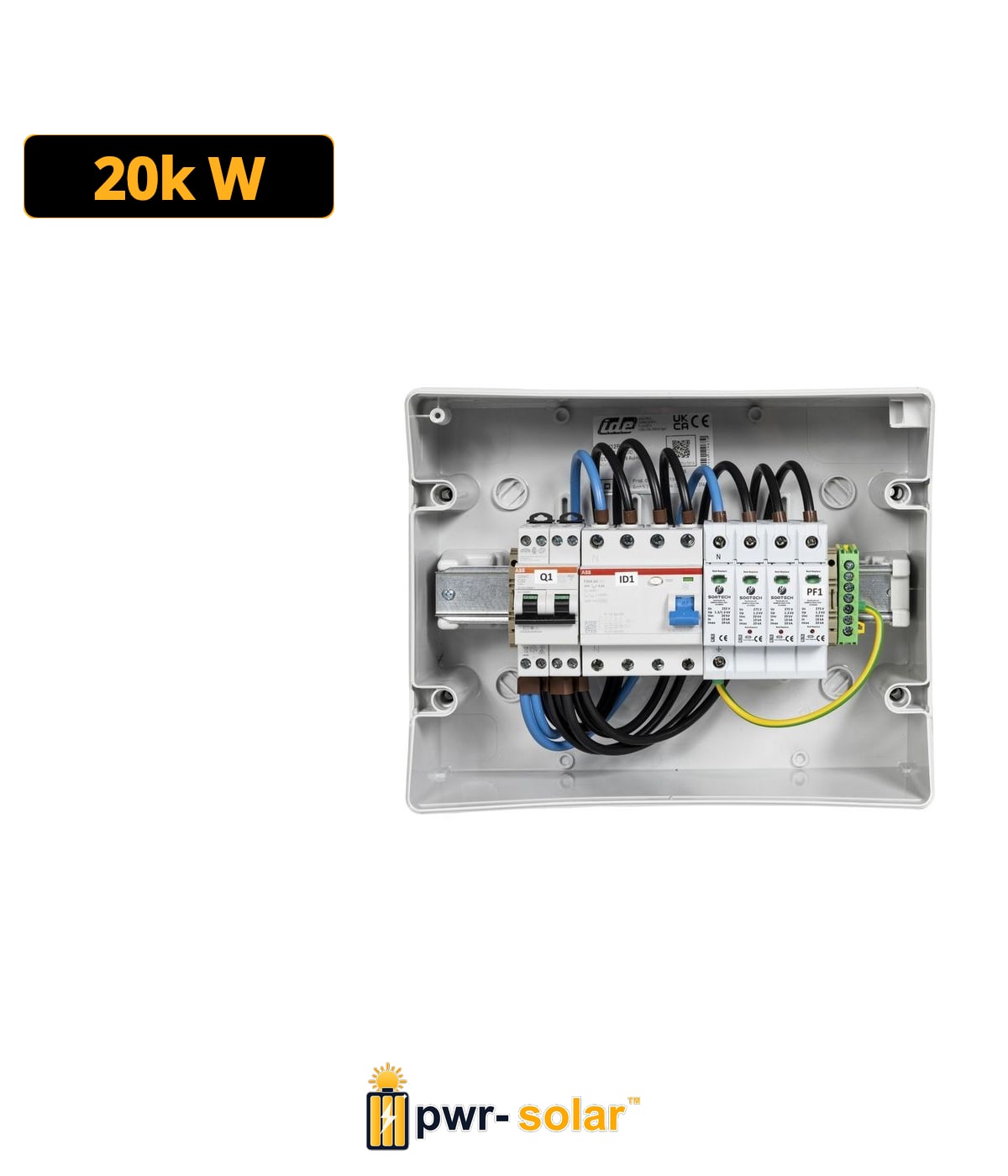

TECHNIDEAL - Coffret de protection AC pour un onduleur de 20-25kW triphasé

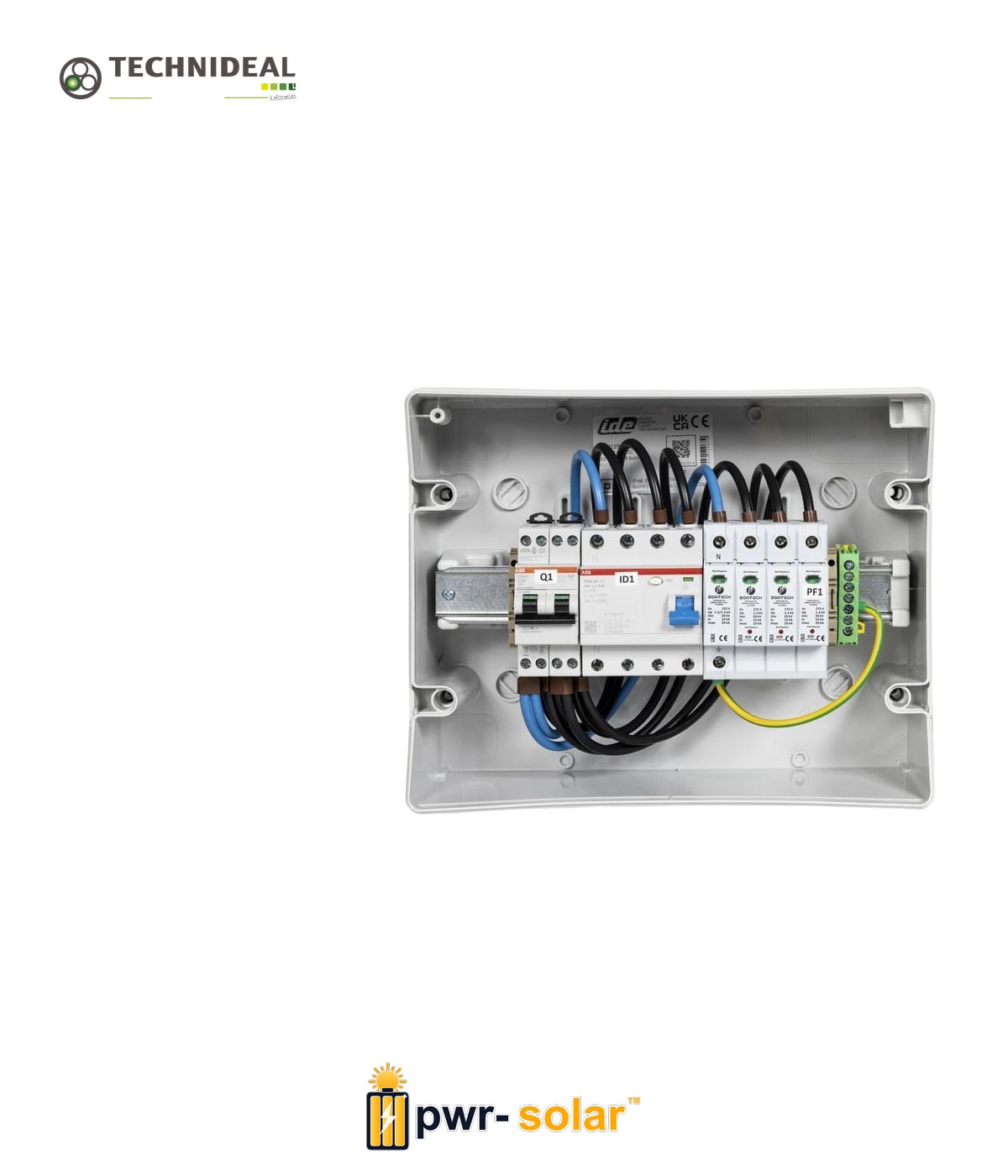

Description Coffret AC triphasé 20 kW destiné à la protection d’un onduleur photovoltaïque unique . Il combine les fonctions de coupure, protection différentielle et parafoudre Type II dans un ensemble prêt à raccorder , conforme à la norme UTE C 15-712-1 . Matériel ABB Sa conception robuste et son raccordement direct garantissent une installation rapide et sécurisée , adaptée aux puissances jusqu’à 20 kW. Caractéristiques techniques Puissance nominale : 20 kW Type de coffret : AC triphasé – 1 onduleur Indice de protection : IP65 Raccordement : direct (bornes L1, L2, L3, N, PE) Entrées presse-étoupes fournies : PG13 × 1 PG29 × 2 Les perçages PE sont à réaliser par le client Protection AC Disjoncteur principal (Q1) : 4P – 32 A – Courbe C Protection différentielle (ID1) : 4P – 40 A – 300 mA – Type AC Parafoudre triphasé (PRF1) : 3P+N – Type II – Autoprotégé In = 20 kA | Imax = 40 kA Section de câblage interne : 10 mm² (phase et neutre) 6 mm² (liaisons internes) Points forts Coffret AC triphasé complet et câblé pour onduleur 20 kW Protection différentielle 300 mA Type AC Parafoudre Type II autoprotégé 20/40 kA Raccordement direct simplifié (sans bornier intermédiaire) Coffret IP65 , robuste et prêt pour installation extérieure Presse-étoupes fournis (PG13 + PG29) Coffret AC triphasé 20 kW destiné à la protection d’un onduleur photovoltaïque unique. Il combine les fonctions de coupure, protection différentielle et parafoudre Type II dans un ensemble prêt à raccorder, conforme à la norme UTE C 15-712-1. Sa conception robuste et son raccordement direct garantissent une installation rapide et sécurisée, adaptée aux puissances jusqu’à 20 kW.
