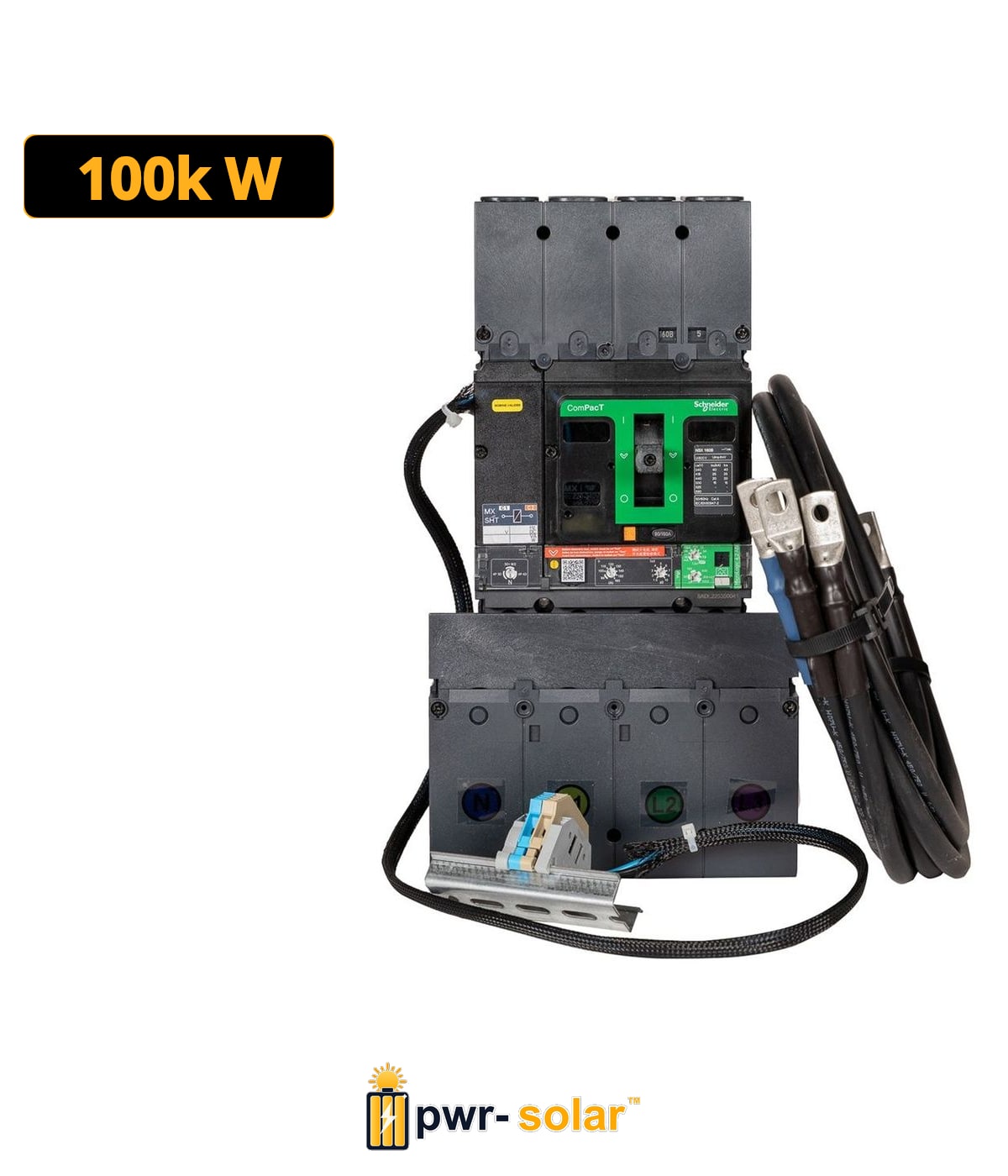

TECHNIDEAL - Coffret de protection AC pour un onduleur de 75kW à 100kW triphasé

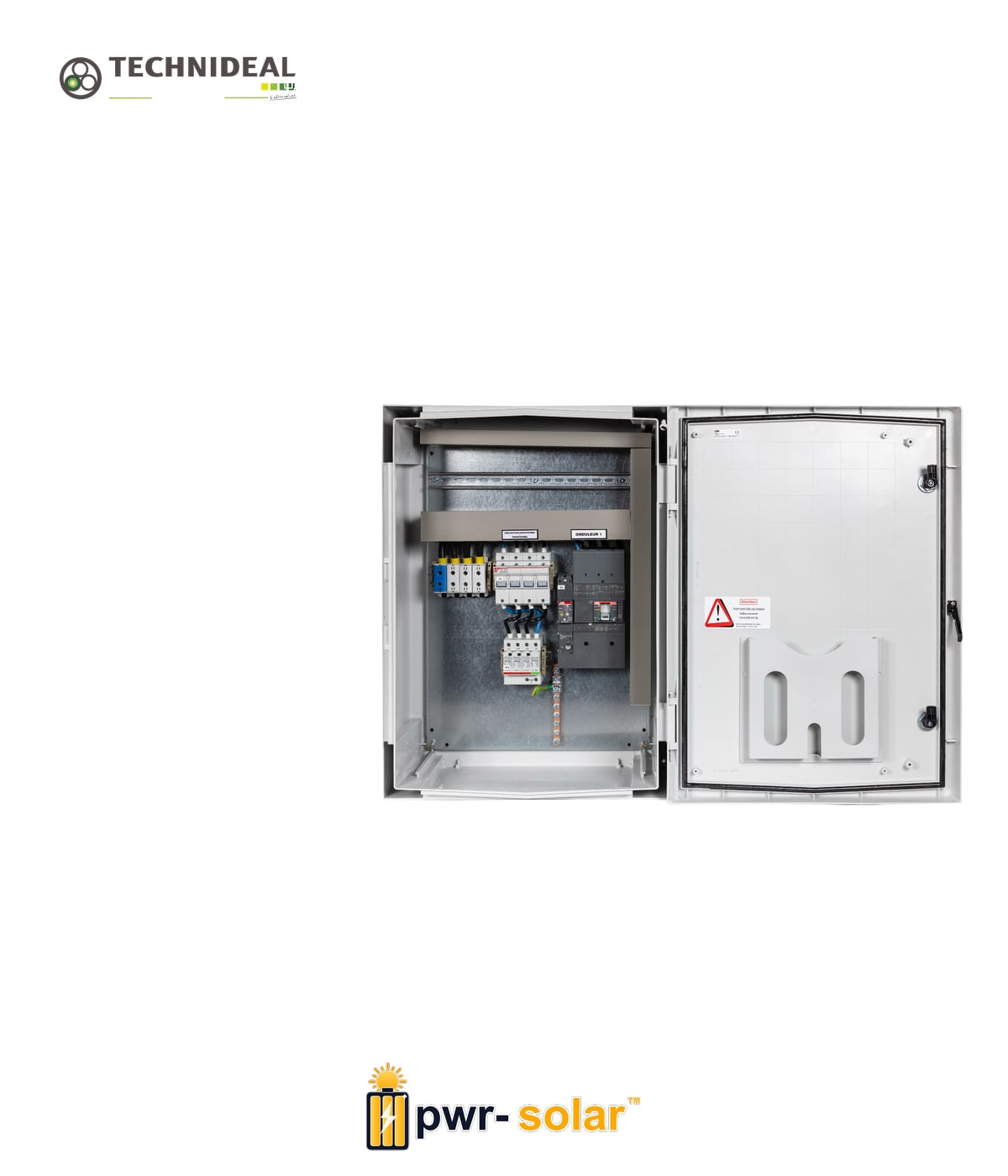

Description Coffret AC triphasé 100 kW destiné à la protection complète d’un onduleur photovoltaïque de forte puissance . Il intègre un disjoncteur tétrapolaire 160 A avec différentiel réglable , un parafoudre Type II 20/40 kA , et un raccordement direct sur bornes 95 mm² . Matériel ABB Ce coffret est conforme aux normes UTE C 15-712-1 , et conçu pour offrir une protection maximale contre les surintensités et surtensions . Caractéristiques techniques Puissance nominale : 100 kW Type de coffret : AC triphasé – 1 onduleur Indice de protection : IP65 Raccordement : direct (L1, L2, L3, N, PE) Type de réseau : Triphasé 400 V Entrées presse-étoupes fournies : PG13 × 2 PG16 × 4 PG21 × 4 PG48 × 1 (perçages PE réalisés par le client) Protection AC Disjoncteur principal (Q1) : 4P – 160 A – Différentiel réglable intégré Parafoudre (PRF1) : 3P+N – Type II – 20/40 kA – Autoprotégé In = 20 kA | Imax = 40 kA Fusibles (FUS) : 3P+N – 50 A – 14×51 mm Bornes de raccordement : 95 mm² Cuivre / 70 mm² Aluminium Points forts Coffret AC triphasé complet et prêt à raccorder Disjoncteur 160 A tétrapolaire avec différentiel réglable intégré Parafoudre Type II 20/40 kA autoprotégé Raccordement direct jusqu’à 95 mm² Coffret IP65 – adapté aux environnements extérieurs Conforme UTE C 15-712-1 Idéal pour les onduleurs de 80 à 100 kW triphasés Coffret AC triphasé 100 kW destiné à la protection complète d’un onduleur photovoltaïque de forte puissance. Il intègre un disjoncteur tétrapolaire 160 A avec différentiel réglable, un parafoudre Type II 20/40 kA, et un raccordement direct sur bornes 95 mm². Ce coffret est conforme aux normes UTE C 15-712-1, et conçu pour offrir une protection maximale contre les surintensités et surtensions.
