TECHNIDEAL - Coffret PV AC/DC 3kW monophasé – 1 String – 1MPPT – Parafoudre AC – Diff 300mA

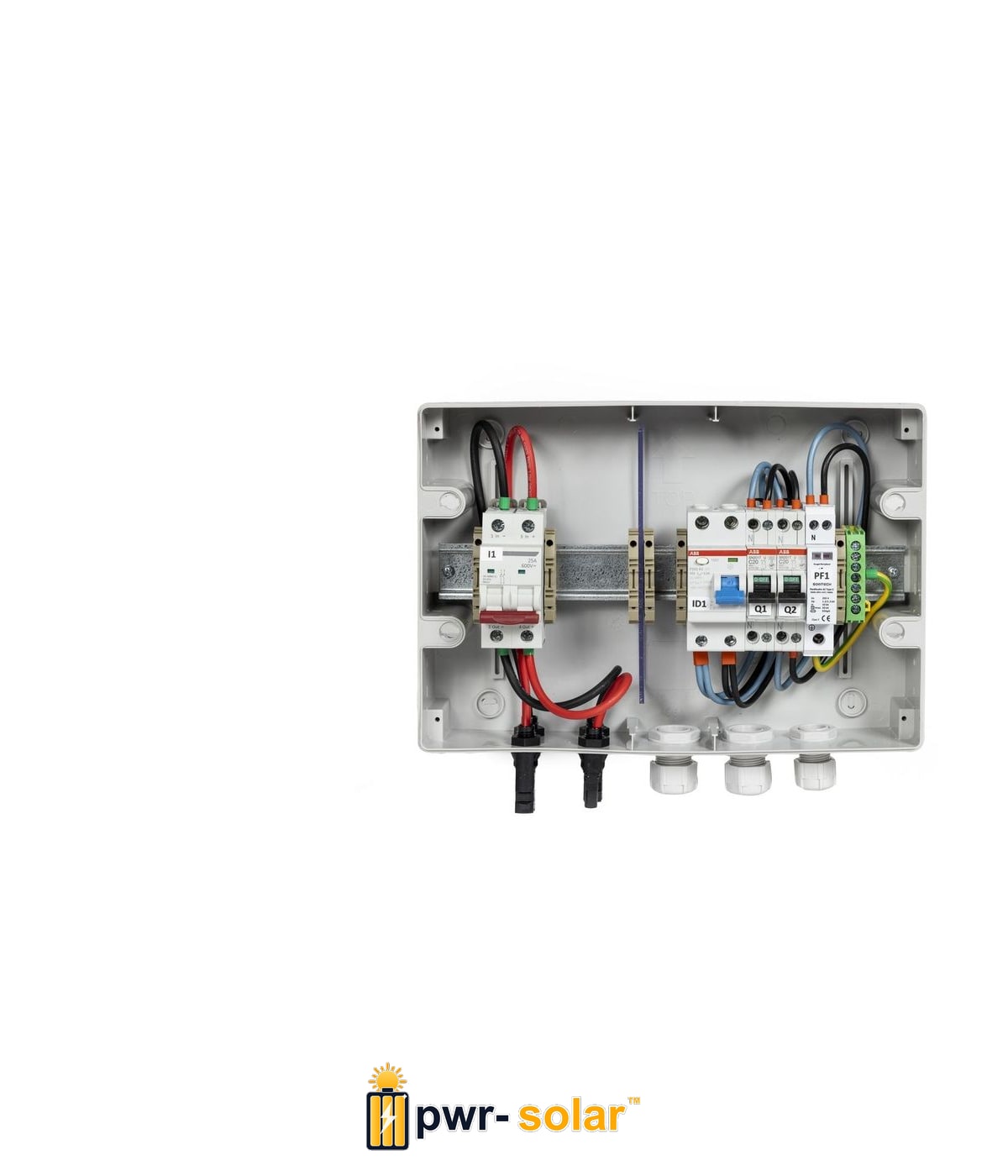

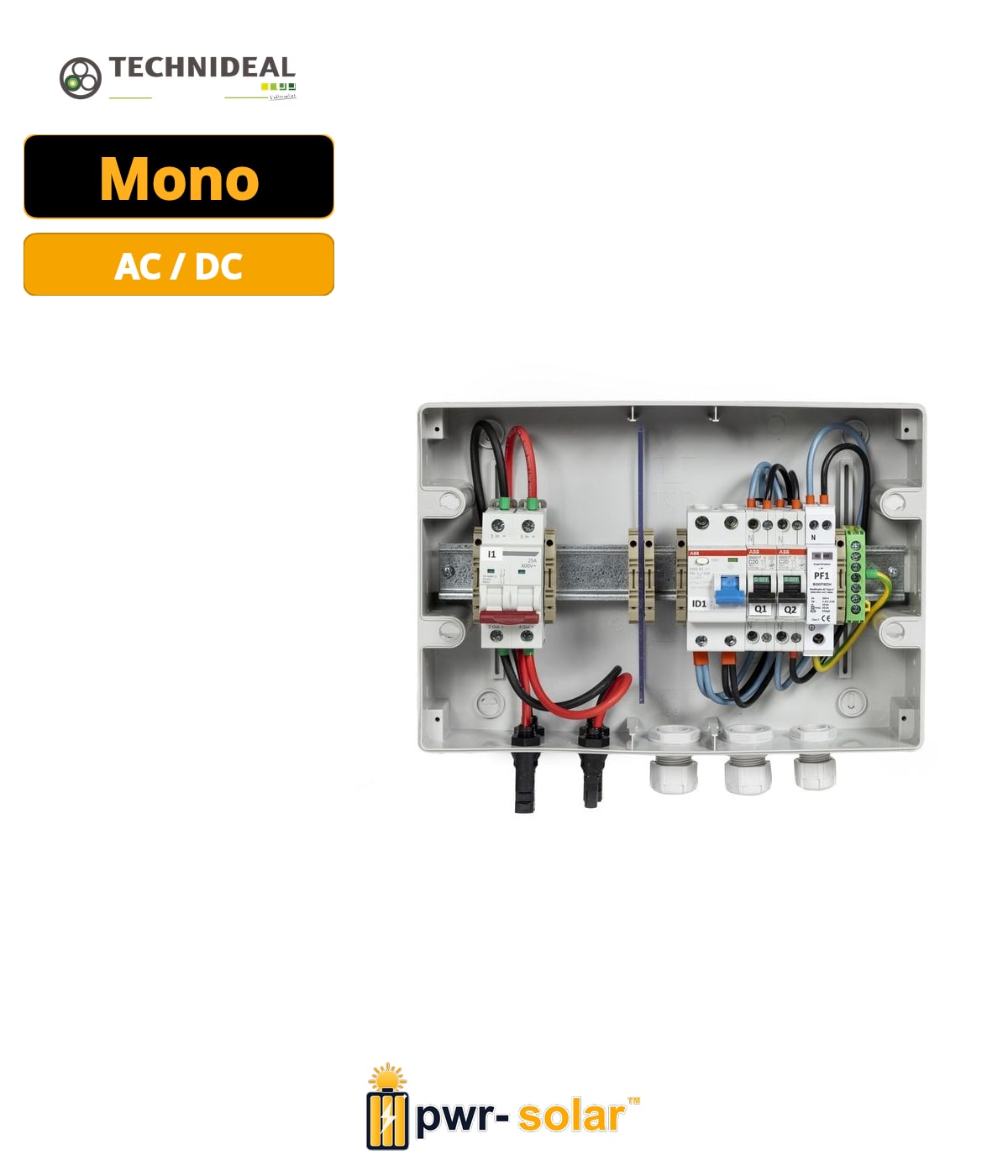

Description Coffret AC/DC monophasé complet pour la protection et la coupure d’un onduleur photovoltaïque . Il intègre les protections AC et DC nécessaires à la conformité NF C 15-100 , incluant un différentiel 300 mA Type AC , des disjoncteurs C20A , et un inter-sectionneur DC 25A / 600VDC . Ce coffret assure la séparation physique entre les circuits AC et DC et garantit une sécurité optimale de l’installation. Caractéristiques techniques Tension DC max : 600 VDC Courant DC : 25 A Nombre de MPPT : 1 Nombre de strings : 1 Inter-sectionneur DC : I1 – 25 A / 600 VDC Disjoncteurs AC : Q1 : 1P+N – 20 A – Courbe C Q2 : 1P+N – 20 A – Courbe C Protection différentielle : ID1 – 25 A / 300 mA – Type AC Section de câblage : 4 à 6 mm² Séparation physique complète AC / DC Indice de protection : IP65 Partie DC Inter-sectionneur : 25 A / 600 VDC Entrées / Sorties MC4 (string + et –) Câblage interne : 6 mm² Séparation physique DC / AC Partie AC Disjoncteurs : 2 × C20A – 1P+N Différentiel : 25 A – 300 mA – Type AC Raccordement : L / N / Terre Points forts Coffret AC/DC complet et prêt à raccorder Inter-sectionneur DC 25 A / 600 V intégré Protection différentielle 300 mA Type AC Séparation physique totale AC/DC Idéal pour les petites installations photovoltaïques monophasées (3–6 kW) Coffret AC/DC monophasé complet pour la protection et la coupure d’un onduleur photovoltaïque. Il intègre les protections AC et DC nécessaires à la conformité NF C 15-100, incluant un différentiel 300 mA Type AC, des disjoncteurs C20A, et un inter-sectionneur DC 25A / 600VDC. Ce coffret assure la séparation physique entre les circuits AC et DC et garantit une sécurité optimale de l’installation.
